隨著現代的游戲做的越來越精美，游戲本的性能也在不斷的攀升，但與之而來的，是游戲本的散熱需求也在一天天變大。畢竟有誰希望自己在游戲的中途，會因?yàn)橛螒虮镜纳釂栴}導致不愉快的游戲體驗隨之而來呢？說到散熱，就不得不提到今天要說的主角——ROG冰川散熱架構。
ROG作為游戲筆記本中的高端品牌，性能好這一優點被廣大玩家們熟知，不過可能大部分玩家還不知道的是，其散熱系統的實力也同樣被專業玩家所稱贊，尤其是ROG命名為冰川散熱架構的散熱架構，一經推出后就成為游戲筆記本散熱設計風向標。
進入2020年，搭載十代英特爾處理器的ROG筆記本，散熱架構又全面升級到冰川散熱架構2.0，不僅在風道、散熱鰭片、熱管等方面在原有基礎上進行技術、設計的升級。
更是全面采用德國暴力熊的液態金屬作為導熱材質，大幅提升了冰川散熱架構的散熱效率和性能，讓玩家擁有高性能的穩定與耐用的同事，也帶來更為舒適的應用和體驗。
液態金屬導熱黑科技CPU是通過介質將熱量從芯片傳遞至導熱片，再由熱管將熱量轉移來完成散熱過程。相對于傳統的硅膠介質，液態金屬能夠做到與導熱片和芯片的無縫接觸，真正實現面積最大化。同時更高的導熱系數也讓散熱效率進一步提升，同樣的使用場景下可讓CPU降低10-12℃，噪音降低4%。
之所以有如此大的增強，ROG對于液態金屬介質成分配比的精心調校也十分重要。目前液態金屬介質主要材料分為鎵基和鉍基兩種，鎵基的熔點低、沸點高，而鉍基的熔點則要到60℃。
由于液態金屬在達到熔點后才能獲得最佳的導熱效率，ROG的冰川散熱架構2.0選擇了以鎵基為主的液態金屬材料，室溫下就處于液態，時刻提供最佳的散熱效果。
圖中圈注部分為封閉環
另外，由于液態金屬有著導電的特性，如果流入電路中會造成短路、損壞元器件。為了保障液態金屬不會對筆記本內部其它元件造成影響，ROG研發出了特殊的封裝結構，將液態金屬牢牢限制在芯片范圍內。
同時，針對液態金屬會腐蝕銅等材質的問題，ROG對純銅導熱片表面進行了鍍鎳處理，最大程度地防止了液態金屬對導熱片的腐蝕，延長了散熱系統的壽命。
多熱管迅速轉移熱量CPU的熱量，可以通過液態金屬快速傳遞到導熱片上。不過此時，熱量依舊處于機身內，如何將這些熱量快速轉換到機身外就成為非常重要的一環。
ROG冰川散熱架構2.0系統首先針對熱管的材質與結構進行了獨有的設計，讓散熱效面積達到更高。ROG冰川散熱架構2.0的熱管內部，采用了當前效率、效果最佳的“熱熔渣結構”。
通過合理的布局，縮短了熱管到達散熱端的距離，提升了熱傳導速率。而CPU和GPU之間的貫通與獨立熱管混合設計，則保障了散熱效果的均衡。
在冰川散熱架構2.0系統中，ROG提高了熱管數量。更多更密集的熱管數量，配合最多12mm的熱管寬度，ROG冰川散熱架構2.0有著了更加高效的熱轉換系統，確保了處理器和電路板等電子元件熱量快速傳遞到散熱片等位置。

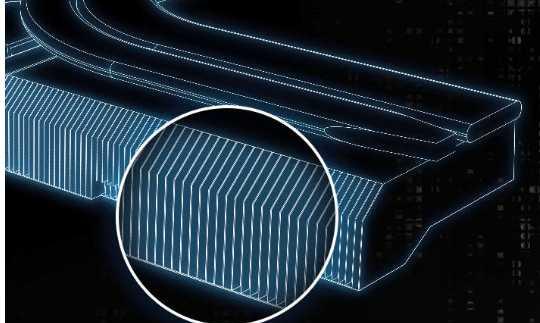

更薄冰翼鰭片更大散熱面積熱管傳導的熱量，最終導向散熱鰭片，通過風扇將熱量吹離機身。如何增大鰭片的表面積，讓熱量能夠更快、更多的接觸到低溫空氣，是提高散熱效率的最重要環節。
在這方面，從PC第一塊無風扇被動散熱的散熱金屬片出現開始，無論是材質還是形態，發展的可謂五花八門，而工藝與設計依然具有決定性作用。
ROG冰川散熱架構2.0，采用0.1mm特殊銅制散熱鰭片，是普通鰭片厚度的二分之一。更輕薄的散熱鰭片減少了空氣阻力，可實現在同樣的空間大小內放入更多的散熱鰭片，增加散熱面積。
從而促進熱轉化效率的最終需求。整體的散熱效率提高了10%，并且降低了8.2%的空氣阻力，也因此被命名為“冰翼鰭片”。
ROG槍神4Plus為了保證十代酷睿i9-10980HK和NVIDIAGeForceRTX2080SUPER顯卡性能的發揮，將散熱鰭片數量增加到了284片，總表面積增大至178125mm，比上一代增加了73.8%。而作為輕薄高性能游戲本的ROG冰刃4Plus，其散熱鰭片的數量也有220片，總表面積達到了111700mm。

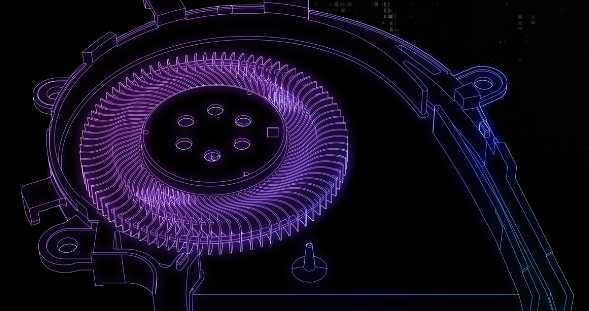

高性能絕塵風扇高效對流傳熱熱量傳到散熱鰭片上，需要大量的空氣進入持續保持溫差才能進行對流傳熱將熱量最終排出機身外。ROG冰川散熱架構2.0使用了兩個12V高轉速LCP材質高性能風扇。
LCP材質能使得風扇扇葉做到更薄、更堅韌，這使得ROG冰川散熱架構2.0的風扇葉片增多至83片，加上轉速的保障，提升了15%的氣流量。
不過，ROG冰川散熱架構是一套設計相對靈活的系統，尤其是在對流傳熱方面，ROG的設計師會根據不同機型因地制宜的進行最優化設計。如ROG槍神4Plus還有著3D進氣格柵和A蓋梯形散熱脊設計，并增加了181個散熱孔，讓通風更順暢。
而在ROG冰刃4Plus上，散熱架構升級為冰川散熱2.0Pro，其獨有的AAS風洞技術，在筆記本A面打開時會在底部打開5mm的特殊進氣口，可以提升32%的進氣量。通過暴風增壓智能散熱系統還可以輕松切換靜音、性能和增強三檔散熱模式，控制風扇的轉速來達到將噪音控制在40dB以下，或是強力散熱的目的。
為了保證高性能的散熱風扇能夠持久的運轉，ROG冰川散熱架構2.0還加入了除塵通道。在開機時風扇帶來的強大氣流，能將風道內的灰塵通過除塵通道排出機身外，保證風扇與散熱鰭片的干凈與通暢。除塵風道的加入，大大減少了灰塵堆積的情況，提高散熱系統的穩定性，延長使用壽命。
散熱不僅是體驗，更要有“體感”優秀的散熱結構就是在保證筆記本電腦的運行效率以及使用壽命的同時，也會為用戶提供舒適的使用環境。在筆記本的設計中，其結構導致了熱量會因?yàn)?ldquo;熱氣球原理”，不可避免地傳導至C面，也就是鍵盤面，鍵盤就成為了天然的熱輻射源。冬天還好，氣溫稍微提高，激戰正酣時筆記本鍵盤“燙”手的那種不快相信不少玩家頗有感受
所以，ROG設計出了CoolingZone散熱結構，讓機身內的風扇透過鍵盤產生空氣對流，將鍵盤表面溫度降低多達2攝氏度。在為處理器、顯卡等核心部件帶來良好的散熱效果的同時，更是為用戶帶來更為直接的體感舒適度。
擁有了強勁的配置，并且能讓這些配置發揮出最強的性能，才稱得上是一款優秀的筆記本電腦。目前，ROG槍神4系列、ROG魔霸4系列以及ROG魔霸新銳均搭載ROG冰川散熱架構2.0，有著冷靜且穩定的散熱表現。而ROG冰刃4Plus則是使用了ROG冰川散熱架構2.0Pro，憑借著ROG獨有的AAS風洞技術，在輕薄機身中也能蘊含優秀的散熱效果。
ROG從選材、結構、工藝到設計技術，讓ROG冰川散熱架構不斷升級，持續提供了強大且穩定的散熱能力之外，也讓ROG不斷打破筆記本的設計極限提供了可能。不過從另一方面看，這也是ROG筆記本受到玩家青睞的原因所在。
