浩辰CAD制圖初學入門快捷鍵大全

對于初學者來說,掌握CAD制圖的快捷鍵是非常重要的。以下是一些常用的CAD制圖初學入門快捷鍵大全,趕快收藏起來吧!一、CAD常用繪圖命令快捷鍵1. 點:PO2. 直線:L3. 構造線:XL4. 多段

對于初學者來說,掌握CAD制圖的快捷鍵是非常重要的。以下是一些常用的CAD制圖初學入門快捷鍵大全,趕快收藏起來吧!

浩辰CAD制圖初學入門快捷鍵大全

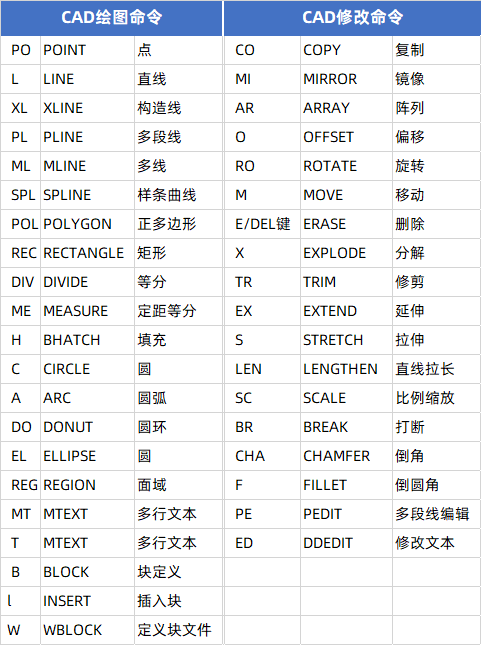

一、CAD常用繪圖命令快捷鍵

1. 點:PO

2. 直線:L

3. 構造線:XL

4. 多段線:PL

5. 多線:ML

6. 樣條曲線:SPL

7. 正多邊形:POL

8. 矩形:REC

9. 等分:DIV

10. 定距等分:ME

11. 填充:H

12. 圓:C

13. 圓弧:A

14. 圓環:DO

15. 圓:EL

16. 面域:REG

17. 多行文本:MT

18. 多行文本:T

19. 塊定義:B

20. 插入塊:l

21. 定義塊文件:W

22. 復制:CO

23. 鏡像:MI

24. 陣列:AR

25. 偏移:O

26. 旋轉:RO

27. 移動:M

28. 刪除:E/DEL鍵

29. 分解:X

30. 修剪:TR

31. 延伸:EX

32. 拉伸:S

33. 直線拉長:LEN

34. 比例縮放:SC

35. 打斷:BR

36. 倒角:CHA

37. 倒圓角:F

38. 多段線編輯:PE

39. 修改文本:ED

CAD常用繪圖命令快捷鍵

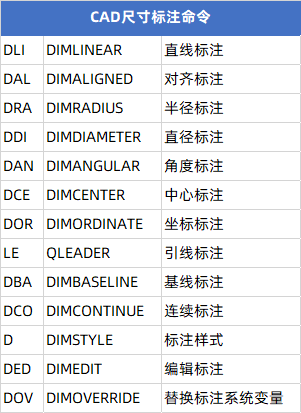

二、CAD尺寸標注命令快捷鍵

1. 直線標注:DLI

2. 對齊標注:DAL

3. 半徑標注:DRA

4. 直徑標注:DDI

5. 角度標注:DAN

6. 中心標注:DCE

7. 坐標標注:DOR

8. 引線標注:LE

9. 基線標注:DBA

10. 連續標注:DCO

11. 標注樣式:D

12. 編輯標注:DED

13. 替換標注系統變量:DOV

CAD尺寸標注命令快捷鍵

三、F1-F12功能鍵

F1:顯示幫助

F2:切換文字窗口

F3:控制對象捕捉模式開關

F5:切換等軸測平面

F6:控制動態顯示坐標開關

F7:控制柵格顯示

F8:切換正交模式

F9:切換捕捉模式

F10:切換極軸追蹤

F11:切換對象捕捉追蹤

F12:切換動態輸入模式

四、CAD常用組合快捷鍵

Ctrl+0:控制全屏顯示開關

Ctrl+1:調出【特性】選項板

Ctrl+2:調出【設計中心】選項板

Ctrl+3:調出【工具】選項板

Ctrl+4:調出【圖紙集管理器】

Ctrl+8:調出【快速計算器】

Ctrl+9:控制命令行開關

Ctrl+N:新建圖形文件

Ctrl+S:保存圖形文件

Ctrl+O:打開圖形文件

Ctrl+P:打開【打印】對話框

Ctrl+Tab:切換圖紙選項卡

Ctrl+Q:關閉所有圖紙文件

Ctrl+Shift+S:圖形另存為

除了以上CAD制圖初學入門快捷鍵,CAD還提供了豐富的自定義功能,可以根據個人習慣進行設置。另外,建議初學者多加練習,熟悉常用命令的使用方法和組合方式,以提高繪圖效率。
